ipari PTFE tömlők

vegyipari, élelmiszeripari és gyógyszeripari felhasználásra -77°C – +266°C hőmérséklettartományban használható, a legtöbb vegyi anyagnak ellenálló kivitelben. FDA, USP Class VI, 3A sanitary, ATEX 94/9/EC Fire Resistance BS5173 minősítéssel.

A tömlők részletes adatiért kattintson a termék képére.

BIOFLEX® ULTRA

PTFE tömlő biotechnológiai és gyógyszeripari felhasználásra

PHARMALINE® N & X

PTFE tömlő biotechnológiai és gyógyszeripari közegek szállítására

CORROFLON®

PTFE tömlő ipari közegek és vegyi anyagok szállítására

CORROLINE+®

PTFE tömlő ipari közegek és vegyi anyagok szállítására

HYPERLINE FX®

 PTFE tömlő általános felhasználásra

VISIFLON™

Nagyobb méretű, általános felhasználású PTFE tömlő,

SMOOTHBORE

 PTFE tömlő általános felhasználásra

Részletes tömlő adatok:

PTFE tömlő biotechnológiai és gyógyszeripari felhasználásra

Rendkívül hajlékony, mégis törésálló. Belső felülete sima a szabad folyadékáramlás és a könnyű tisztíthatóság érdekében.

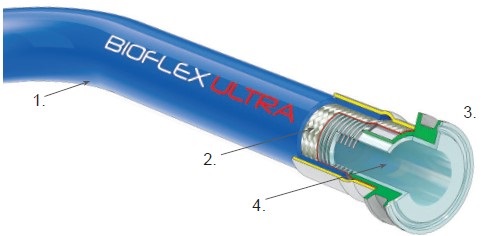

BIOFLEX® ULTRA SS,RC – GUMIBORÍTÁSÚ PTFE TÖMLŐ FELÉPÍTÉSE

1. EPDM gumiborítás (EN16643 szerint jelölve)
2. saválló szövetbevonat
3. tömlő anyaga a TRICLAMP csatlakozóra kihajtva
4. a tömlő belső, PTFE része, szűkület vagy az áramlást befolyásoló akadály nélkül van a csatlakozón átvezetve és a tömítőfelületekre kihajtva. A közeg csak PTFE anyaggal érintkezik. PTFE anyaga: fehér vagy ANTISZTATIKUS AS fekete

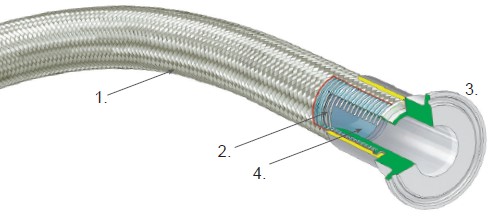

BIOFLEX® ULTRA SS – SAVÁLLÓ SZÖVETBEVONATÚ PTFE TÖMLŐ FELÉPÍTÉSE

1. 316 saválló szövetbevonat
2. 316 saválló spirál biztosítja a vákuumállóságot
3. SANITARY TRICLAMP csatlakozó bevonat nélkül
4. a PTFE lélek belső felülete sima, a külső felülete bordázott a jó hajlíthatóság érdekében. A tömlő anyaga természetes PTFE (fehér) vagy szénnel ötvözött (fekete) ANTISZTATIKUS (AS)

BIOFLEX® ULTRA MŰSZAKI ADATOK

MÉRETTARTOMÁNY –

3/8” (9.5mm) – 3” (80mm)

TÖMLŐ LEHETSÉGES HOSSZA –

DN050-IG 30 MÉTER, DN065 18 MÉTER, DN080 15

HŐMÉRSÉKLET HATÁROK –

saválló szövetbevonattal:-73°C+260°C
EPDM gumi bevonattal: -40°C +150° C
szilikon bevonattal: -73°C + 204°C
polipropilén bevonattal : -30°C +100°C

NYOMÁSFOKOZATOK –

80-15 bar között a  között DN10-80 növekedésével arányosan csökkentve

VÁKUUMÁLLÓSÁG –

+200°C-ig -0,9 bar (minden méretre)
az erősítés nélküli  (TO) kivitel +100°C-ig -0,9 bar

CSATLAKOZÁSI LEHETŐSÉGEK –

Nem kihajtott kivitel: a tömlő anyaga nincs átvezetve a csatlakozón Kihajtott kivitel: tömlő anyaga a csatlakozón átvezetve és a tömítőfelületre kihajtva
Fajtái: SANITARY TRICLAMP, HYGIENIC SMS, DIN 11851, I-LINE, ANSI 150, DIN KARIMA, KAMLOK, MERÜLŐ CSŐ.

A követhetőség érdekében a csatlakozókat jelöléssel látjuk el.

CSATLAKOZÓ LEHETŐSÉG –

csak nem kihajtott változathoz: BSP, NPT ÉS JIC MENET ÉS RJT CSATLAKOZÓ

SZÖVETBEVONT VÁLTOZATOK –

saválló szövet (SS) vagy polipropilén (PB)

VÉDŐBEVONAT VÁLTOZATOK –

kék(RC) vagy fekete (BK) EPDM gumi bevonat, vagy tiszta szilikon (SI)

BIOFLEX® ULTRA TÖMLŐ TANÚSÍTVÁNYAI:

3-A Sanitary
USP CLASS VI
ATEX
FDA
CE

GYÁRTÓI OLDALT ÉS WEBSHOPUNKAT ELÉRHETI AZ ALÁBBIAKRA KATTINTVA:

PTFE tömlő biotechnológiai és gyógyszeripari közegek szállítására.

Teljes vegyi ellenállóságot igénylő rendszereiben cserélje a szilikon tömlőket PHARMALINE-ra.

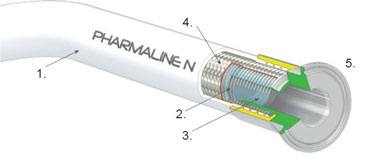

PHARMALINE® N TÖMLŐ FELÉPÍTÉSE

1. platina tüskére vulkanizált fehér szilikon bevonat (jelölés az EN 16643 szerint)
2. saválló spirál biztosítsja a vákuumállóságot
3. a PTFE lélek belső felülete sima, a külső felülete bordázott a hajlíthatóság érdekében, anyaga: fehér vagy ANTISZTATIKUS AS fekete
4. 316 saválló szövet
5. nem kihajtott SANITARY TRICLAMP csatlakozó

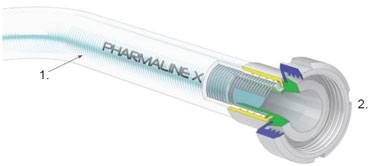

PHARMALINE® X TÖMLŐ FELÉPÍTÉSE

1. platina tüskére vulkanizált fehér szilikon bevonat (jelölés az EN 16643 szerint)
2. nem kihajtott DIN 11851 hollander

N típussal megegyező felépítésű és anyagú tömlő, saválló szövet erősítés nélkül, alacsonyabb nyomástartományra

PHARMALINE® N & X TÖMLŐ MŰSZAKI LEÍRÁSA

MÉRETTARTOMÁNY –

Pharmaline N – DN 6 – 80 mm
Pharmaline X – DN 6 – 50 mm

TÖMLŐ MAXIMÁLIS HOSSZA –

Pharmaline N – DN50-ig 30 méter, DN65 18 méter, DN80 15 méter
Pharmaline X – DN25-ig 20 méter, DN50 6 méter

HŐMÉRSÉKLET HATÁROK –

-73°C +204°C

NYOMÁSFOKOZATOK –

Pharmaline N – DN 6 – 80 bar – DN80 – 15bar
Pharmaline X – DN 6 – 7,5 bar – DN80 – 2bar

VÁKUUMÁLLÓSÁG –

-0,9 bar +150°C-ig minden méretre

CSATLAKOZÁSI LEHETŐSÉGEK –

Nem kihajtott kivitel:
SANITARY TRICLAMP, KARIMA, KAMLOK DIN11851, RJT ÉS SMS CSATLAKOZÓ, BSP, NPT ÉS JIC MENETES FITTING.

A követhetőség érdekében a csatlakozókat jelöléssel látjuk el.

EGYÉB KIVITELEK (RENDELÉSRE) –

kívánság szerinti színű szilikonbevonat, PTFE bélelt csatlakozó lehetséges

PHARMALINE® N & X TÖMLŐ TANÚSÍTVÁNYAI:

3-A Sanitary
USP CLASS VI
ATEX
FDA
CE

GYÁRTÓI OLDALT ÉS WEBSHOPUNKAT ELÉRHETI AZ ALÁBBIAKRA KATTINTVA:

PTFE tömlő ipari közegek és vegyi anyagok szállítására.

Ideális mértékben hullámosított tömlő, kiváló áramlási tulajdonságokkal, jó hajlíthatósággal, de erős, törésmentes felépítéssel.

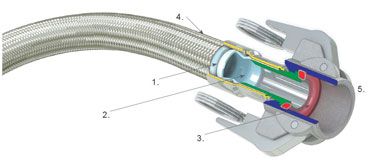

CORROFLON® GP SS PTFE TÖMLŐ FELÉPÍTÉSE

1. saválló spiráldrót erősítés(vákuumállóság)
2. lágyan hullámosított PTFE lélek a fokozott hajlíthatóság érdekében, anyaga: fehér vagy ANTISZTATIKUS AS fekete
3. tömítés (FEP/SIL)
4. saválló szövet
5. nem kihajtott AUTOLOK csatlakozás

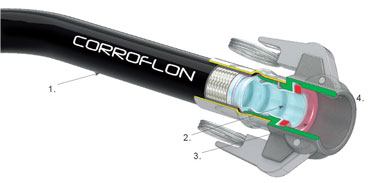

CORROFLON® GP, SS, RC GUMIBORÍTÁSÚ PTFE TÖMLŐ FELÉPÍTÉSE

1. EPDM gumiborítás (EN16643 szerint jelölve)
2. a tömlő belső, PTFE része, szűkület vagy az áramlást befolyásoló akadály nélkül van a csatlakozón átvezetve és a tömítőfelületekre kihajtva. A közeg csak PTFE anyaggal érintkezik. PTFE anyaga: fehér vagy ANTISZTATIKUS AS fekete
3. tömítés (FEP/SIL)
4. tömlő anyaga az AUTOLOK csatlakozón átvezetve és a tömítőfelületre kihajtva

CORROFLON® MŰSZAKI ADATOK

MÉRETTARTOMÁNY –

DN 15 – 150 mm

TÖMLŐ MAXIMÁLIS HOSSZA –

DN50-ig 30 méter, DN65-80 között 20 méter, DN100 10 méter, DN150 esetén 5 méter lehet

HŐMÉRSÉKLET HATÁROK –

saválló szövetbevonattal:-73°C+260°C
egyéb bevonattal és kivitelek adatait a gyártó oldalán vagy nálunk érdeklődve kaphat

NYOMÁSFOKOZATOK –

saválló szövettel 41 bar (595 PSI) DN15-ig, DN50-ig 20 bar (250PSI) a hőmérséklettől függően

VAKUUMÁLLÓSÁG –

-0,9 bar DN50-ig, DN50-től speciális kivitelű tömlő (részletes adatokat a gyártó oldalán vagy nálunk érdeklődve kaphat)

CSATLAKOZÁSI LEHETŐSÉGEK –

Nem kihajtott kivitel: a tömlő anyaga nincs átvezetve a csatlakozón
Kihajtott kivitel: tömlő anyaga a csatlakozón átvezetve és a tömítőfelületre kihajtva

Fajtái: SANITARY TRICLAMP, HYGIENIC SMS, DIN 11851

csak nem kihajtott változathoz: hollander vagy külső menet (BSP, NPT, metrikus, stb.)

A követhetőség érdekében a csatlakozókat jelöléssel látjuk el.

SZÖVETERŐSÍTÉS  –

saválló szövet (SS), polipropilén (PB), hastellroy (HB) vagy PVDF erősítés rendelésre

VÉDŐBEVONAT VÁLTOZATOK –

fekete EPDM gumi (RC) vagy tiszta szilikon (SI)

CORROFLON® TÖMLŐ TANÚSÍTVÁNYAI:

USP CLASS VI
ATEX
FDA
CE

GYÁRTÓI OLDALT ÉS WEBSHOPUNKAT ELÉRHETI AZ ALÁBBIAKRA KATTINTVA:

PTFE tömlő ipari közegek és vegyi anyagok szállítására.

Erős, hajlékony, mechanikai behatásokat jól tűrő, sima falú PTFE tömlő. Kiváló áramlás, tisztíthatóság, tűzbiztos kivitel.

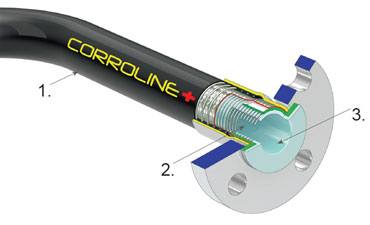

CORROLINE+® PTFE-L TÖMLŐ FELÉPÍTÉSE

(L – Lined – kihajtott)

1. fekte EPDM borítás ANISZTATIKUS ÉS TŰZBIZTOS (Jelölés az EN16643:2016 szerint)
2. PTFE lélek belül sima kívül bordázott, anyaga: fehér vagy ANTISZTATIKUS AS fekete
3. tömlő anyaga a csatlakozón átvezetve és a tömítőfelületre kihajtva, nem szűkül a tömlő keresztmetszet, közeg csak a tömlő anyagával érintkezik, laza karimás csatlakozó felület

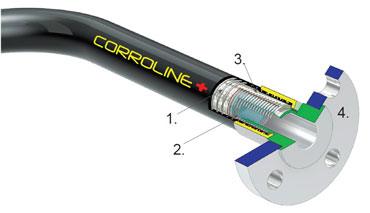

CORROLINE+® PTFE-NL TÖMLŐ FELÉPÍTÉSE

(NL – Non Lined – nem kihajtott)

1. spiráldrót erősítés a gumiborításba ágyazva
2. saválló spiráldrót erősítés (VÁKUUMÁLLÓSÁG)
3. saválló szöveterősítés
4. nem kihajtott laza karimás csatlakozó

CORROLINE+® TÖMLŐ MŰSZAKI LEÍRÁSA

MÉRETTARTOMÁNY –

DN 13 – 80 mm

TÖMLŐ MAXIMÁLIS HOSSZA –

DN50-ig 30 méter, DN65 18 méter, DN80 15 méter

HŐMÉRSÉKLET HATÁROK –

-40°C +150°C

NYOMÁSFOKOZATOK –

DN15-ig 69 bar, DN80-ig 15 bar

VÁKUUMÁLLÓSÁG –

-0,9 bar +150°C-ig minden méretre

CSATLAKOZÁSI LEHETŐSÉGEK –

Nem kihajtott kivitel: a tömlő anyaga nincs átvezetve a csatlakozón
Kihajtott kivitel: tömlő anyaga a csatlakozón átvezetve és a tömítőfelületre kihajtva

Fajtái: KARIMA, KAMLOK

csak nem kihajtott változathoz: SANITARY TRICLAMP, BSP, NPT ÉS JIC MENET, DIN 11851, RJT ÉS SMS higiénikus csatlakozó

A követhetőség érdekében a csatlakozókat jelöléssel látjuk el.

EGYÉB KIVITELEK (RENDELÉSRE) –

különböző színű borítások, PTFE borítású csatlakozók

CORROLINE+® TÖMLŐ TANÚSÍTVÁNYAI:

ATEX
FDA
CE

GYÁRTÓI OLDALT ÉS WEBSHOPUNKAT ELÉRHETI AZ ALÁBBIAKRA KATTINTVA:

PTFE tömlő általános felhasználásra.

A bordázott külső felület miatt rendkívül jól hajlítható, sima belső felülettel.

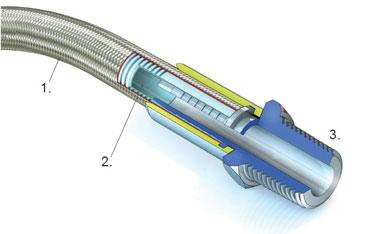

HYPERLINE FX® TÖMLŐ FELÉPÍTÉSE

1. saválló szövet (304) vagy fekete ARAMID szövet
2. PTFE lélek belül sima kívül bordázott, anyaga: fehér vagy ANTISZTATIKUS AS fekete
3. NPT fix külső mentes csatakozó

HYPERLINE FX® TÖMLŐ MŰSZAKI LEÍRÁSA

MÉRETTARTOMÁNY –

DN 6 – 25 mm

TÖMLŐ MAXIMÁLIS HOSSZA –

18 méter minden méretben

HŐMÉRSÉKLET HATÁROK –

-73°C +260°C között nyomástól függően

NYOMÁSFOKOZATOK –

saválló szövet (SS) DN 6 -> 88 bar, DN25 -> 28 bar
Aramid szövet (AM) DN 6 -> 62 bar, DN25 -> 28 bar

VÁKUUMÁLLÓSÁG –

SS bevonattal -0,9 bar +150°C-ig minden méretre

CSATLAKOZÁSI LEHETŐSÉGEK –

HOLLANDER BSP, METRIKUS, KÜLSŐ MENET BSP,NPT, METRIKUS, KAMLOK, TC, KARIMA, STB.

A követhetőség érdekében a csatlakozókat jelöléssel látjuk el.

STANDARD BEVONATOK –

saválló szövet vagy fekete Aramid szövet

EGYÉB KIVITELEK (RENDELÉSRE) –

PVC, NYLON II, SARLINK, HYTREL, szilikon és egyéb műanyag borítások igény szerint felirattal

HYPERLINE FX® TÖMLŐ TANÚSÍTVÁNYAI:

ATEX
FDA
CE

GYÁRTÓI OLDALT ÉS WEBSHOPUNKAT ELÉRHETI AZ ALÁBBIAKRA KATTINTVA:

Nagyobb méretű, általános felhasználású PTFE tömlő.

Hullámosított falú, jobb hajlíthatóságú PTFE tömlő.

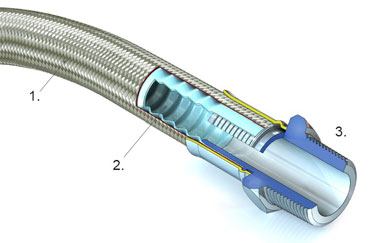

VISIFLON™ TÖMLŐ FELÉPÍTÉSE

1. saválló szövet (304)
2. PTFE lélek kívül-belül hullámosított felülettel, anyaga: fehér vagy ANTISZTATIKUS AS fekete
3. NPT fix külső menet

VISIFLON™ TÖMLŐ MŰSZAKI LEÍRÁSA

MÉRETTARTOMÁNY –

DN 10 – 32 mm

TÖMLŐ MAXIMÁLIS HOSSZA –

DN25-ig – 20 méter
DN32 – 15 méter

HŐMÉRSÉKLET HATÁROK –

-73°C +230°C

NYOMÁSFOKOZATOK –

saválló szzövetbevonattal
DN10 – 60bar
DN32 – 25bar

VÁKUUMÁLLÓSÁG –

-0,9 bar saválló szövetbevonattal 130°C-ig

CSATLAKOZÁSI LEHETŐSÉGEK –

BSP, NPT, METRIKUS KÜLSŐ- BELSŐMENET, HOLLANDER, NPT ÉS JIC MENETES FITTING és sok egyéb csatlakozási lehetőség

EGYÉB KIVITELEK (RENDELÉSRE) –

narancs színű műanyag szövet bevonat, ANTISZTATIKUS belső

VISIFLON™ TÖMLŐ TANÚSÍTVÁNYAI:

ATEX
FDA
CE

GYÁRTÓI OLDALT ÉS WEBSHOPUNKAT ELÉRHETI AZ ALÁBBIAKRA KATTINTVA:

PTFE tömlő általános felhasználásra.

Magas nyomás- és hőmérséklethatárú, sima falú PTFE tömlő a legtöbb közegre.

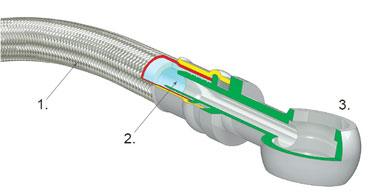

SMOOTHBORE TÖMLŐ FELÉPÍTÉSE

1. saválló szövet (304)
2. PTFE lélek kívül-belül sima felülettel, standard, közepes vagy erősített falú kivitel jelölés (SW, MW vagy HW) anyaga: fehér vagy ANTISZTATIKUS AS fekete
3. BANJO csatakozó

SMOOTHBORE TÖMLŐ MŰSZAKI LEÍRÁSA

MÉRETTARTOMÁNY –

standard és erősített fal DN 3 – 25 mm

közepes fal (‘Dash Sizes’)
DN 2- 26 mm

TÖMLŐ MAXIMÁLIS HOSSZA –

DN méret növekedésével arányosan csökken a maximális hossz:
legkissebb: DN2 – 107 méter
legnagyobb: DN25 – 40 méter

HŐMÉRSÉKLET HATÁROK –

-73°C +260°C nyomástól függően

NYOMÁSFOKOZATOK –

130°C-ig
DN2 – 450bar
DN25 – 80bar

VÁKUUMÁLLÓSÁG –

-0,9 bar erősített fal (HW) esetén DN10 méretig

CSATLAKOZÁSI LEHETŐSÉGEK –

BSP, NPT, METRIKUS KÜLSŐ MENET, HOLLANDER

EGYÉB KIVITELEK (RENDELÉSRE) –

dupla szövetbevonat vagy kiemelt nyomásállóságú kivitel

HPG kivitel magasnyomású gázokhoz

PVC, NYLON II, SARLINK, HYTREL, szilikon és egyéb műanyag borítások igény szerint felirattal

nagyobb méretre a HYPERLINE FX® tömlőt ajánljuk

SMOOTHBORE TÖMLŐ TANÚSÍTVÁNYAI:

ATEX
FDA
CE
